microLOG10

METEO DATA LOGGER

Profesionalni meteorološki mjerni uređaj za prikupljanje i pohranu uzorkovanih (sekundnih) i osrednjenih meteoroloških podataka s različitih tipova osjetnika.

microLog10 je modularan i skalabilan sustav koji se sastoji od osnovnog procesorskog modula, dodatnih meteo modula za komunikaciju s meteorološkim osjetnicima i pomoćnih modula za napajanje, zaštitu od atmosferskih utjecaja i komunikaciju s drugim sustavima.

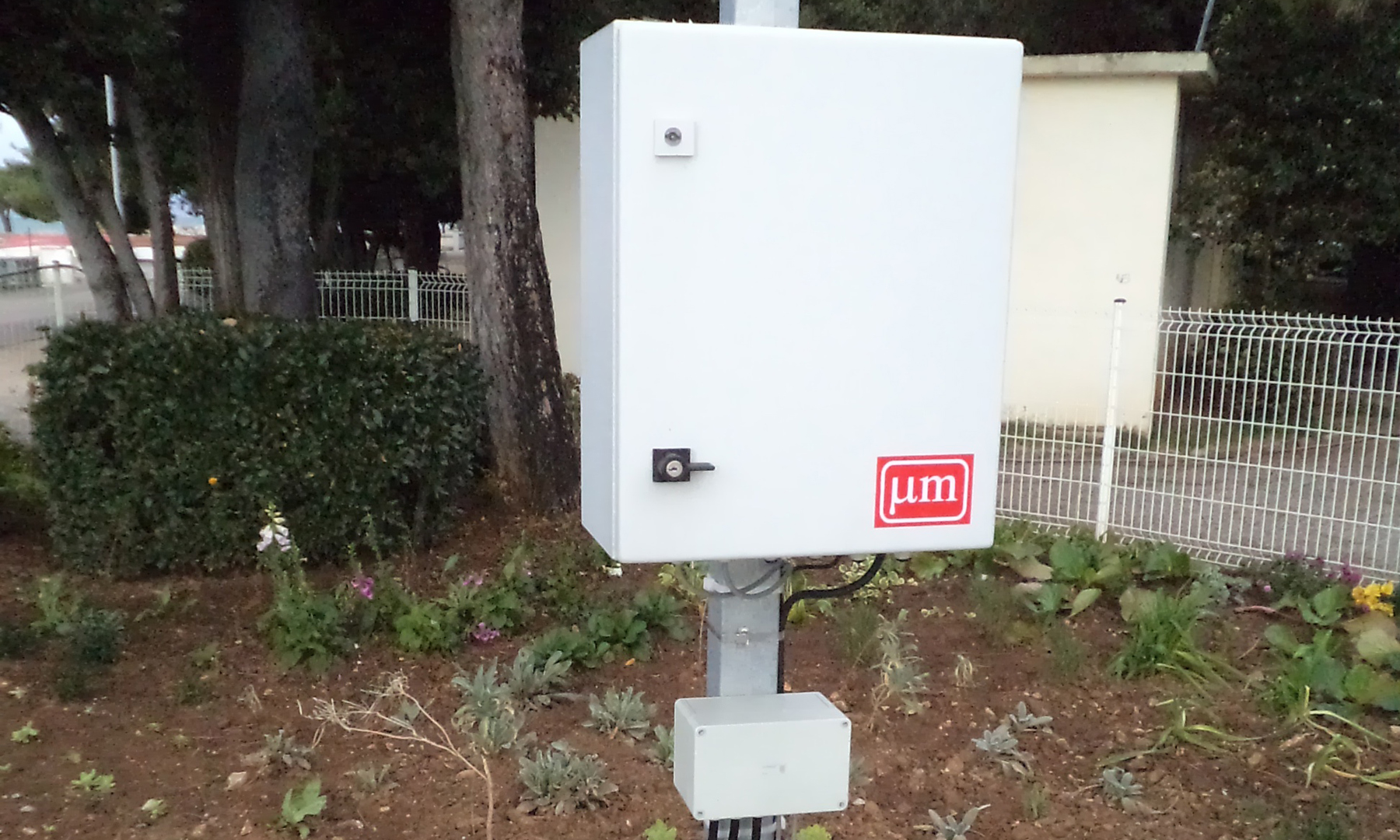

Glavni uređaj automatske meteorološke postaje.

Služi za prikupljanje, obradu i lokalnu pohranu meteoroloških podataka te prijenos obrađenih podataka s udaljenih lokacija na središnji poslužitelj.

Na osnovni procesorski modul se, ovisno o željenoj konfiguraciji, priključuju meteo moduli. Na osnovni modul je moguće priključiti do 6 meteo modula. Na svaki meteo modul može se priključiti veći broj analognih (naponskih strujnih), digitalnih (kontaktnih, kodiranih, frekvencijskih) ili inteligentnih (RS-232, RS-485, SDI-12) osjetnika, a neki moduli nude i kombinirana sučelja za istovremeno spajanje različitih vrsta osjetnika. Osnovni procesorski moduli su skalabilni i mogu biti povezani u veću jedinstvenu cjelinu. Na svaki od 6 podatkovnih komunikacijskih priključaka je moguće priključiti bilo koji meteo modul što u praksi znači da se mmLOG10 može koristiti za prikupljanje podataka s gotovo svih osjetnika dostupnih na tržištu. Svaki logger je opremljen LCD ekranom osjetljivim na dodir za trenutni prikaz mjerenja i brzu dijagnostiku.

Sustav zapisuje prikupljene podatke na standardnu SD karticu, a vremenski kapacitet zapisa je određen veličinom korištene memorijske kartice te brojem i vrstama priključenih osjetnika. Primjerice, za prosječnu konfiguraciju osjetnika (brzina i smjer vjetra, temperatura zraka, relativna vlaga zraka, tlak, globalno sunčevo zračenje i oborina) na SD karticu kapaciteta 32GB se može pohraniti 15 godina mjerenja uzorkovanih (sekundnih) i osrednjenih (10-minutnih) podataka.

Uređaj u potpunosti zadovoljava Tehničke zahtjeve za mikroprocesorske anemografe i automatske meteorološke sustave u osnovnoj mreži automatskih postaja Državnog hidrometeorološkog zavoda (TZ-DHMZ).

Naputak za opažanja i mjerenja naglavnim meteorološkim postajama

Radna temperatura	-40°C … +70°C
Napon napajanja	12V DC
Mikrokontroler	LPC1769 ARM Cortex-M3 radni takt do 100MHz memorija 64kB + 512kb FLASH brza memorija na CPU 32/16 kb (code/data) SRAM 8-kanalni DMA kontroler 4 x UART 2 x CAN 2 x SSP 1 x SPI 3 x I2C 8 x 12-bit ADC Napajanje 2.4 – 3.6V
Ugrađeni sat	točnost ±3 minute godišnje (opcionalna GPS, NTP ili DCF sinkronizacija) interna Litijska baterija
Analogni ulazi	8 x analogni ulaz 0-5V 12-bitni analogno-digitalni pretvarač (ADC) uzorkovanje do 200kHz
Digitalni ulazi	6 x SPI ulaznih/izlaznih sučelja prema modulima za priključenje osjetnika
Komunikacijska sučelja	1 x RS232 za komunikaciju i upravljanje omogućuje komunikaciju putem radio veze (RF) ili mobilnih komunikacijskih protokola (GSM, GPRS,…LTE) 1 x Ethernet Lantronics X-PORT za komunikaciju i upravljanje
Komunikacijski protokoli	TCP/IP, RS-232, RS-485, SPI, I2C
Lokalno kontrolno-upravljačko sučelje	RGB LCD ekran osjetljiv na dodir (touch screen)
Medij za lokalnu pohranu podataka	SD kartica 32GB (dovoljno za pohranu oko 15 godina sekundnih i osrednjenih meteoroloških podataka)
Jamstveni rok	3 godine za greške u materijalu i izradi
